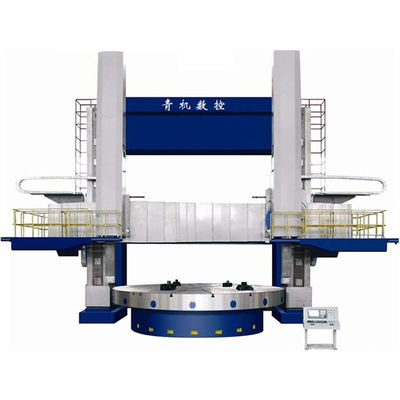

CK5230 CNC Çift Sütunlu CNC Dikey Dönüştürme Dönüştürme 3000mm Siemens 808Dsl Kontrol

Moq:	Pazarlık edilebilir
fiyat:	$212,800 (subject to the contract)
Teslim süresi:	1 yıl

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri

Zibo, Çin

Marka adı

Lushen

Sertifika

JB/GB

Model numarası

CK5230

Maks. Torna Çapı:

Φ3000 mm

Tablo Çapı:

Φ2500 mm

Maks. İş parçası yüksekliği:

2000 mm

Max. Maks. workpiece weight iş parçası ağırlığı:

25 ton

Çalışma Müdürü Hız (Aşamalar ve Menzil):

2 Mekanik Dişli/Adımsız Değişken ve 0.2 ~ 45 RPM

Araç Post Besleme Hızı (Tür ve Aralık):

Adımsız değişken ve 0.1-500 mm/dakika

Araç Post Hızlı Travers Hızı:

2500 mm/dakika

Maksimum Araç Post Seyahat (X ekseni):

-50 ila +1900mm

RAM dikey seyahat (Z ekseni):

1000 mm

RAM enine kesit boyutları:

200 × 255 mm

Sol araç sonrası kesme kuvveti kapasitesi:

35 kN (CNC kontrollü)

Doğru Takım Post Kesme Kuvvet Kapasitesi:

40 kN (geleneksel)

Çalışma masasında maksimum toplam kesme kuvveti:

85 KNM

Konvansiyonel araç sonrası işleme açısı:

Crossrail maksimum seyahat:

1500 mm

Crossrail kaldırma hızı:

350 mm/dakika

Crossrail kaldırma motoru gücü:

7,5 kW

Besleme Sistemi Servo Motor Torku (Yatay ve Dikey):

20.5 nm

Ana Motor Gücü (AC Değişken Frekans Sürücüsü):

55 kw

Yaklaşık makine ağırlığı:

43 metrik ton

Makine Boyutları (L × W × H):

7200 × 5200 × 5800 mm

Konumlandırma doğruluğu:

≤0.1/1000 mm

Konumlandırma doğruluğunu tekrarla:

≤0.02/1000 mm

Masa yüzeyi düzlüğü:

0.03mm/1000mm (1000mm çapında ek 0.01mm toleransla)

Masa Yüzü Çıkışı (Eksenel):

0.02mm/1000mm (1000mm çapında ek 0.01mm toleransla)

Masa radyal rekoru:

0.02mm/1000mm (1000mm çapında ek 0.01mm toleransla)

Takım taşıyıcı yatay hareketinin masa yüzeyine paralelliği:

0.03mm/1000mm

Takım taşıyıcı yatay hareketinin (sol-sağ) dikey yüzeyine dikeyliği:

0.03mm/1000mm

Takım Taşıyıcı Yatay Hareketinin (Ön Arıl) Dikenliği Tablo yüzeyine:

0.06mm/1000mm

Silindirik işleme doğruluğu:

0.02/300mm

Düz yüzey işleme doğruluğu:

0.04mm/1000mm

Düz/silindirik yüzeyler pürüzlülük:

RA1.6μm

Konturlu yüzeyler pürüzlülüğü:

RA3.2μm

Vurgulamak:

CNC dikey döner makine 3000mm

Çifte sütunlu CNC dikey döner makine

3000mm cnc dikey torna üreticileri

Ürün Açıklaması

CK5230 CNC Çift Sütun Dikey Döner Ağır Güçlü 3000mm Döner Çap Siemens 808Dsl Kontrol

Ürün Özet:

Çift kule tasarımı:Bir CNC kule ve bir manuel kule içerir.
Yüksek yük kapasitesi:25 tona kadar iş parçasını taşıyabilir.
Yüksek hassasiyet:Konumlama doğruluğu ≤0,1/1000mm ve tekrarlanabilirliği ≤0,02/1000mm.
Verimli çalışma:Sürekli spindle hız aralığı 0,2 ile 45 rpm arasında.
Ağır iş için kesme:Sol kule CNC ve çok yönlü kesim için sağ kule manuel.
Gelişmiş SIEMENS kontrol sistemi:Makinenin doğru ve güvenilir çalışmasını sağlar.

Ürün Tanımı:

BuCK5230 CNC Dikey DönerMühendislerimiz tarafından geliştirilen, gelişmiş yerli ve uluslararası tasarım tekniklerini birleştiren, yüksek hassasiyete ve dayanıklılığa odaklanan, en son teknolojiye sahip bir alet makinesi.Bu makine silindrik döngü gibi ağır kesim görevleri için tasarlanmıştır., konik, ipli ve karmaşık kavisli yüzeyler. ikili kuleler ile donatılmış bir CNC ve bir manuel, CK5230 kara metaller de dahil olmak üzere çok çeşitli malzemeleri ve iş parçalarını işleyebilir.Demiri olmayan metaller, ve bazı metal olmayan malzemeler.

Makinenin sağlam yapısı, yüksek dayanıklılıklı HT250 dökümlere sahiptirken, kılavuz yüzeyleri yüksek frekanslı söndürme yoluyla HB200 veya daha yüksek seviyeye kadar sertleştirilir ve mükemmel aşınma direnci sağlar.25 tona kadar ağır iş parçalarını taşıyabilen, CK5230 tek parça ve küçük parti üretimi için mükemmel, özellikle parça çeşitliliğinin yüksek olduğu endüstrilerde.

Ürün parametreleri:

Parametreler	Özellikleri	Parametreler	Özellikleri
Maksimum dönme çapı	Φ3000 mm	En fazla araç yolculuğu (X Eksi)	-50 ~ 1900 mm
Masa çapı	Φ2500 mm	İskele Dikey Yürüyüşü (Z Eksen)	1000 mm
İş parçasının maksimum yüksekliği	2000 mm	Döner Bölümü Boyutu	200 x 200 mm
İş parçasının maksimum ağırlığı	25 ton	Sol kule kesme gücü	35 kN
Döner Hız Aralığı	0.2 ~ 45 rpm	Sağ kule kesme gücü	40 kN
Araç besleme hızı aralığı	0.1 ~ 500 mm/min	Toplam Döner Kesme Gücü	85 km

Ürünle ilgili önlemler:

Kurulum:Kurulmadan önce tabanın uygun şekilde hazırlandığından emin olun.
Yağlama:Tavsiye edilen yağları kullanın ve tüm hareketli parçalar için düzenli yağlama yapın.
Çevre:Makineyi temiz, kuru ve koroziv maddelerden uzak bir ortamda tutun.
Sıcaklık:40°C'den fazla sıcaklık dalgalanması olan ortamlarda çalışmaktan kaçının.

Ürün Uygulama Senaryoları:

Havacılık:Ağır ve karmaşık havacılık bileşenlerinin hassas işleme.
Otomotiv:Yüksek hassasiyet gerektiren parçaların ve motor bileşenleri ve şanzıman korumaları gibi büyük iş parçalarının üretimi.
Enerji:Turbinler ve ağır ekipman dahil olmak üzere enerji endüstrisinde kullanılan büyük bileşenlerin işlenmesi için idealdir.
Ağır Makine:Yüksek kesme kuvvetleri ve hassasiyetinin gerekli olduğu endüstriyel makinelerin büyük bileşenlerini işleme uygun.
Savunma:Ağır görevli ve hassas bileşenlerin üretimi için savunma uygulamalarında kullanılır.
