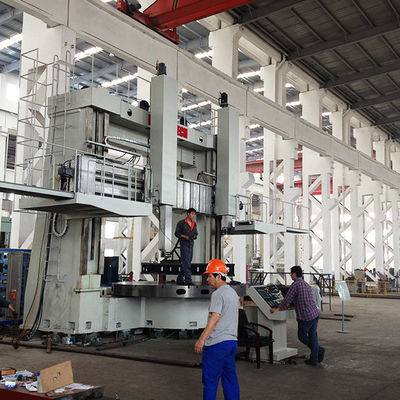

Lushen CK5240 CNC Dikey Döner Yüksek Hassasiyetli Akıllı Üretim Hızı 2500mm/min

Moq:	Pazarlık edilebilir
fiyat:	$268,800 (subject to the contract)
Teslim süresi:	1 yıl

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri

Zibo, Çin

Marka adı

Lushen

Sertifika

JB/GB

Model numarası

CK5240

Maks. Torna Çapı:

Φ4000 mm

Tablo Çapı:

Φ3500 mm

Maks. İş parçası yüksekliği:

2500 mm

Max. Maks. workpiece weight iş parçası ağırlığı:

40 ton

Çalışma Müdürü Hız (Aşamalar ve Menzil):

2 Mekanik Dişli/Adımsız Değişken ve 0.2 ~ 41RPM

Araç Post Besleme Hızı (Tür ve Aralık):

Adımsız değişken ve 0.1-500 mm/dakika

Araç Post Hızlı Travers Hızı:

2500 mm/dakika

Maksimum Araç Post Seyahat (X ekseni):

-50 ila +2200 mm

RAM dikey seyahat (Z ekseni):

1250 mm

RAM enine kesit boyutları:

240 × 240 mm

Sol araç sonrası kesme kuvveti kapasitesi:

40 kN (CNC kontrollü)

Doğru Takım Post Kesme Kuvvet Kapasitesi:

55 kn (geleneksel)

Çalışma masasında maksimum toplam kesme kuvveti:

95 Knm

Konvansiyonel araç sonrası işleme açısı:

Crossrail maksimum seyahat:

2000mm

Crossrail kaldırma hızı:

320 mm/dakika

Crossrail kaldırma motoru gücü:

7,5 kW

Besleme Sistemi Servo Motor Torku (Yatay ve Dikey):

20.5 nm

Ana Motor Gücü (AC Değişken Frekans Sürücüsü):

55 kw

Yaklaşık makine ağırlığı:

54 metrik ton

Makine Boyutları (L × W × H):

9500 × 5800 × 6600 mm

Konumlandırma doğruluğu:

≤0.1/1000 mm

Konumlandırma doğruluğunu tekrarla:

≤0.02/1000 mm

Masa yüzeyi düzlüğü:

0.03mm/1000mm (1000mm çapında ek 0.01mm toleransla)

Masa Yüzü Çıkışı (Eksenel):

0.02mm/1000mm (1000mm çapında ek 0.01mm toleransla)

Masa radyal rekoru:

0.02mm/1000mm (1000mm çapında ek 0.01mm toleransla)

Takım taşıyıcı yatay hareketinin masa yüzeyine paralelliği:

0.03mm/1000mm

Takım taşıyıcı yatay hareketinin (sol-sağ) dikey yüzeyine dikeyliği:

0.03mm/1000mm

Takım Taşıyıcı Yatay Hareketinin (Ön Arıl) Dikenliği Tablo yüzeyine:

0.06mm/1000mm

Silindirik işleme doğruluğu:

0.02/300mm

Düz yüzey işleme doğruluğu:

0.04mm/1000mm

Düz/silindirik yüzeyler pürüzlülük:

RA1.6μm

Konturlu yüzeyler pürüzlülüğü:

RA3.2μm

Vurgulamak:

hassasiyetli CNC dikey torna

hassas dikey torna makinesi

2500mm/min CNC dikey torna

Ürün Açıklaması

Ağır Güçlü CK5240 CNC Dikey Döner Yüksek Hassasiyet Üstün Yük Kapasitesi Akıllı Üretim

Ürün Genel Görünümü

Yüksek hassasiyetli, ağır işlevli dönüş işlemleri için tasarlanmış çift sütunlu CNC dikey torna
Maksimum dönme çapı 4000 mm'ye kadar ve maksimum iş parçasının ağırlığı 40 ton
Yüksek sertliklü hidrostatik kılavuzlar ve gelişmiş statik/dinamik sertlik ile donatılmıştır
Demir, demir dışı ve seçkin metal dışı malzemelerin işlenmesi için idealdir
Silindir, koni ve düz yüzeylerin kaba ve bitirme dönüşünü destekler
Düzenli ve güvenilir çalışma için servo tahrikli eksenlerle entegre Siemens veya GSK CNC sistemleri
Enerji, ağır makine, havacılık ve savunma gibi endüstriler için özel

Ürün Tanımı

BuCK5240 Serisi CNC Dikey DönerEn son teknolojiyle ve modern üretim için mekatronikleri entegre eden optimize edilmiş bir CAD tasarımı ile tasarlanmıştır.Bu çift sütunlu torna, olağanüstü hassasiyeti ve istikrarını korurken son derece ağır yükleri kaldırmasını sağlayan sağlam yapısal bileşenlere sahiptir.

Çalışma masası, düzgün tork kontrolü ve istikrarlı performans için yüksek hassasiyetli bir hidrostatik rulman sistemi ve 55 kW DC motoru ile çift vitesli şanzıman kullanır.ve kaydırma yolları yüksek dayanıklılıktan yapılmıştır., uzun hizmet ömrünü, olağanüstü sertliği ve minimum termal deformasyonu sağlamak için düşük stresli dökme demir.

Akıllı CNC yetenekleri ve bağımsız servo tahrikleriyle, sol alet direği tam olarak sayısal olarak kontrol edilir ve yüksek hızlı, yüksek hassasiyetli çok eksenli işleme olanak tanır.Makine çelik için uygundur., alaşımlar, bakır ve alüminyum parçaları derin kesimler ve sıkı toleranslar gerektirir.

Ana teknik parametreler

Parametreler	Değer	Parametreler	Değer
Max. Dönüşlü çapı	Φ4000 mm	İş parçasının yüksekliği	3500 mm
Çalışma masası çapı	Φ3500 mm	İş parçasının ağırlığı	40 ton
Çalışma masası hız aralığı	0.4 ∙ 40 rpm	İş masası tork	200 km
Hızlı besleme oranı	2000 mm/dakika	Besleme oran aralığını azaltmak	0.500 mm/min
X eksenli yolculuk (Alat direği)	-50 ~ 2600 mm	Z ekseni Yolculuk (Ram)	1800 mm
Işığın seyahat menzili	3000 mm	Yayın kaldırma hızı	320 mm/min
Ana motor gücü (DC)	55 kW	Makine ağırlığı (yaklaşık)	140 ton

Operasyon Notları

Yapısal bütünlüğünü sağlamak için makine montajı öncesinde sağlanan temel taslağı takip
Yükseltme veya taşımayı içeren tüm işlemler uygun aygıtı kullanılarak yapılmalıdır
İşlemden önce çapraz ışığın düzgün bir şekilde hizalandırılmasını ve sıkıştırılmasını sağlamak
Yağlama ve hidrolik sistemlerin basınç ve akış tutarlılığı için düzenli olarak kontrol edilmelidir.
Her zaman sağlanan kullanıcı kılavuzu ve güvenlik prosedürlerine göre CNC arayüzünü (Siemens veya GSK) çalıştırın.
Ağır yük işlemi sırasında, kılavuzluğun aşırı ısınmasını önlemek için hidrostatik basınç seviyelerini izleyin.
Zaman içinde işleme doğruluğunu korumak için rutin hassasiyet kontrollerini ve yeniden kalibrasyonu gerçekleştirin

Uygulama Senaryoları

Elektrik üretimi ekipmanları: Turbin disklerinin, rulman korumalarının ve kabuklarının hassas dönüşü
Ağır Makine Üretimi: Büyük dişli boşluklarının, rulman halkalarının ve uçuş tekerleklerinin işlenmesi
Demiryolu ve Ulaşım: Aks merkezleri, tekerlekler ve fren bileşenleri
Havacılık bileşenleri: Derin kesim ve hassas işleme gerektiren yüksek dayanıklı alaşım parçaları
Savunma Sanayi: Zırhlı araç parçalarının, kabuklarının ve büyük yapısal halkaların işlenmesi
Madencilik ve Metalürji: Kullanıma karşı dayanıklı parçaların ve metal yuvarlama parçalarının dönüştürülmesi
